Зерносушарки потокові (поточні)

Сушіння різноманітних культур

Італійська компанія Раваро виробляє поточні (потокові) зерносушарки із різними конструктивними особливостями, які можуть бути задіяні в залежності від типу зерна, яке планується сушити: високотемпературні культури (наприклад, фуражна кукурудза, яка потребує температуру 110-130°С), делікатні олійні (соняшник, рапс, соя), які потребують м'якого сушіння з гарантією від займання, дрібнонасіннєві культури (шахта без щілин) та ін.

Рециркуляція, рекуперація, Антишок

На відміну від порційних зерносушарок, в потокових процеси сушіння та охолодження відбуваються одночасно. Це дає нам можливість використовувати тепле повітря, що вийшло з зони охолодження, в подальшому процесі сушіння зерна. Таким чином потокова сушарка Раваро суттєво заощаджує паливо (газ, пелету, дрова, пар тощо).

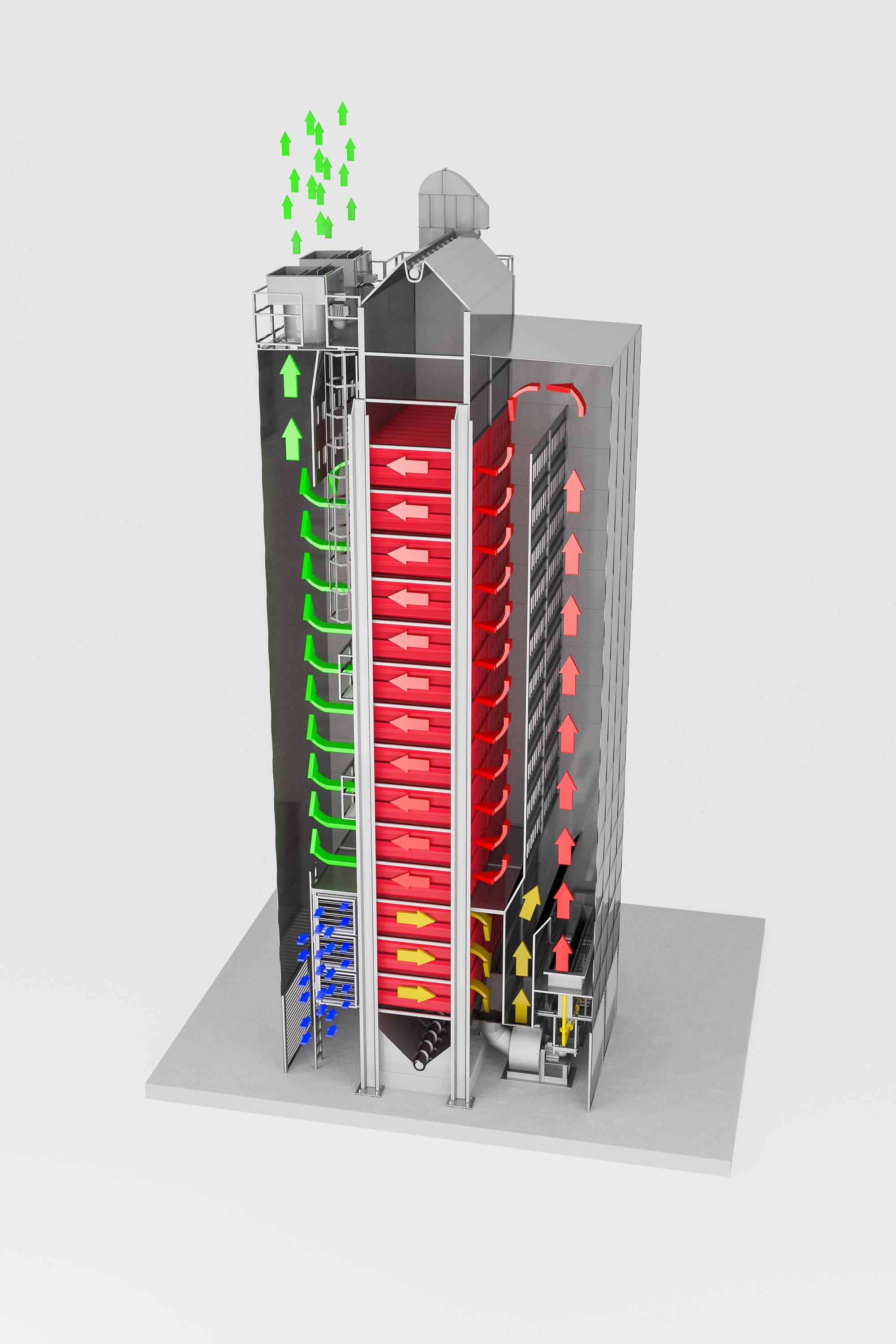

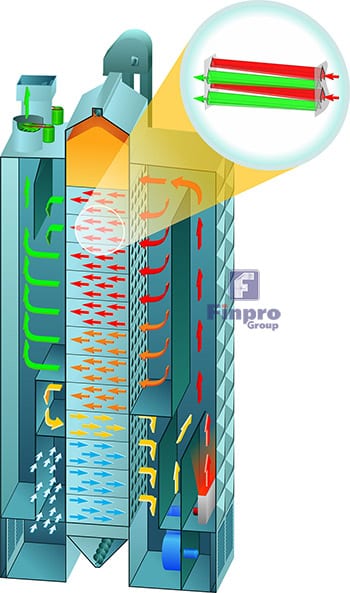

Праворуч - теплова схема потокової зерносушарки Раваро з системою рекуперації тепла, рециркуляцією теплого повітря та одночасною системою Антишок. Система Антишок готує зерно до охолодження за допомогою застосування менш гарячого повітря внизу зони сушіння (перед зоною охолодження).

Таким чином, зерно не зазнає різких перепадів температур, що в свою чергу унеможливлює розтріскування зерна, перетворення його на борошно та погіршення органолептичних якостей.

Серія С

Продуктивність та щадність

Потокові зерносушарки Ravaro використовують у фермерських господарствах та на великих елеваторах для сушіння малої, середньої та великої кількостей зерна (від 120-140 тон кукурудзи за добу і більше). Особливістю цих зерносушарок є дбайливе ставлення до зерна, висока якість сушіння, висока продуктивність, довговічна та безвідмовна робота.

У чому полягає дбайливе ставлення до зерна? Порівняйте швидкість видалення вологи (% на годину) в сушарці Раваро з іншою зерносушаркою. Ви побачите, що сушарки Раваро спроектовані таким чином, щоб при тій самій продуктивності, видаляти вологу повільніше, ніж звичайні зерносушарки (тим більше американські!).

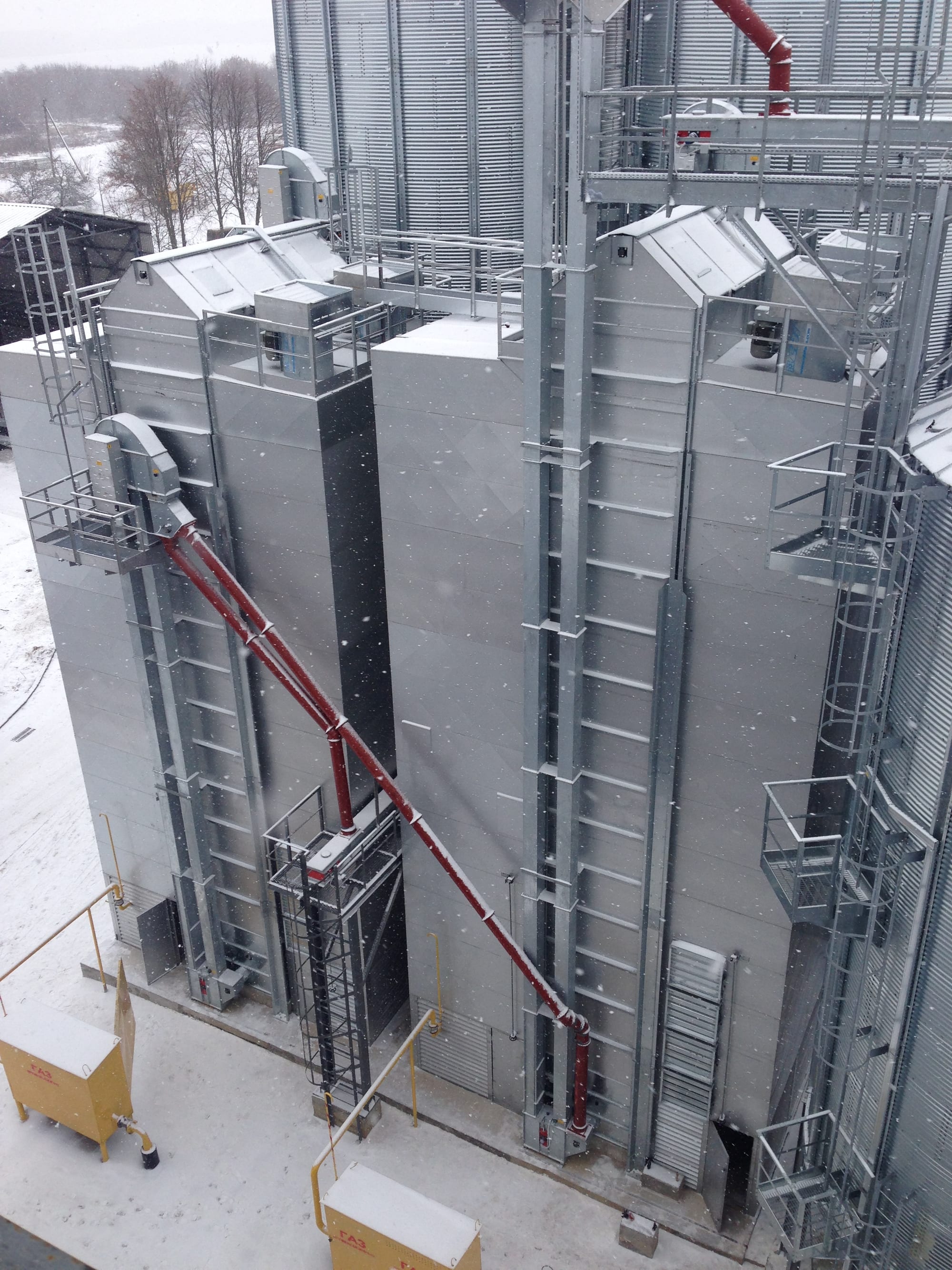

Дві голови краще

Модельний ряд зерносушарок РАВАРО задовольняє потреби будь-якого замовника - від невеликого фермерського господарства до великого елеватора. Розуміючи, що для великих агрогосподарств, які переробляють великі обсяги зерна, зерносушарка - задоволення не з дешевих, італійські конструктори пропонують своє рішення. Справа в тому, що високопродуктивні (1'000 т/добу і більше по кукурудзі) зерносушарки - це важкі, високі та складні споруди. Тому фірма РАВАРО розробила варіант комплектації двома зерносушарками сумарною продуктивністю 1'000 т/добу і більше. При цьому вартість двох сушарок РАВАРО не перевищує вартості однієї з такою ж продуктивністю. Переваги тут наступні:

...навіть три, чотири

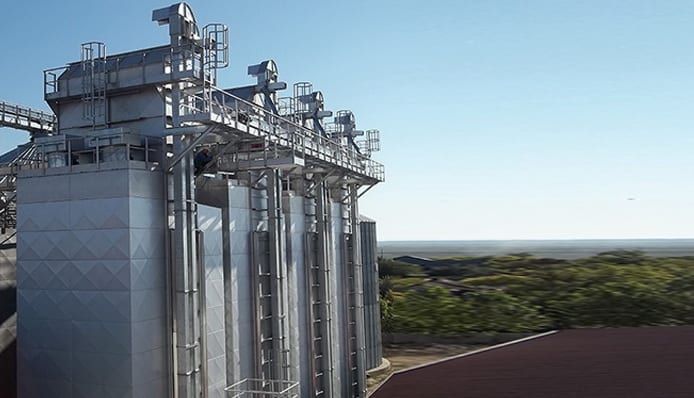

Така картина, коли зерновий елеватор має по 3-4 зерносушарки, в Західній Європі не дивина. Головні козирі - гнучкість і економічна доцільність.
Детальніше див. статтю Європейський досвід сушіння та зберігання зерна

Для холодного клімату

Зерносушарки РАВАРО - це сучасні теплотехнічні споруди, які ощадливо витрачають паливо і електроенергію і можуть ефективно працювати в холодну погоду, що особливо важливо для умов України.

Рекуперація тепла

Досягається це за рахунок використання теплого повітря (жовті стрілки на рисунку), яке отримується при охолодженні зерна (сині стрілки).

У зерносушарках Раваро баланс вентиляторів рекуперації тепла і основних витяжних вентиляторів підібраний найкращим чином для забезпечення максимальної енерговіддачі.

Зерносушарки Раваро можуть бути зроблені як з прямою системою рекуперації тепла (повітря охолодження рухається в бік пальника) так і зі зворотньою рекуперацією тепла (повітря охолодження рухається з боку пальника в сторону витяжних вентиляторів, звідки подається назад на сторону пальника за допомогою вентилятора рекуперації). Обидві системи мають свої переваги.

Для будь-яких зерносушарок (не тільки Раваро) на альтернативних видах палива з теплообмінником, компанія Раваро рекомендує використовувати тільки версію без системи рекуперації тепла. Чому так? Запитуйте подробиці у наших фахівців. У разі ж теплогенераторів без теплообмінника (прямого полум'я), система рекуперації тепла допомагає не менш ефективно, ніж при використанні газу. Але і тут є свої нюанси.

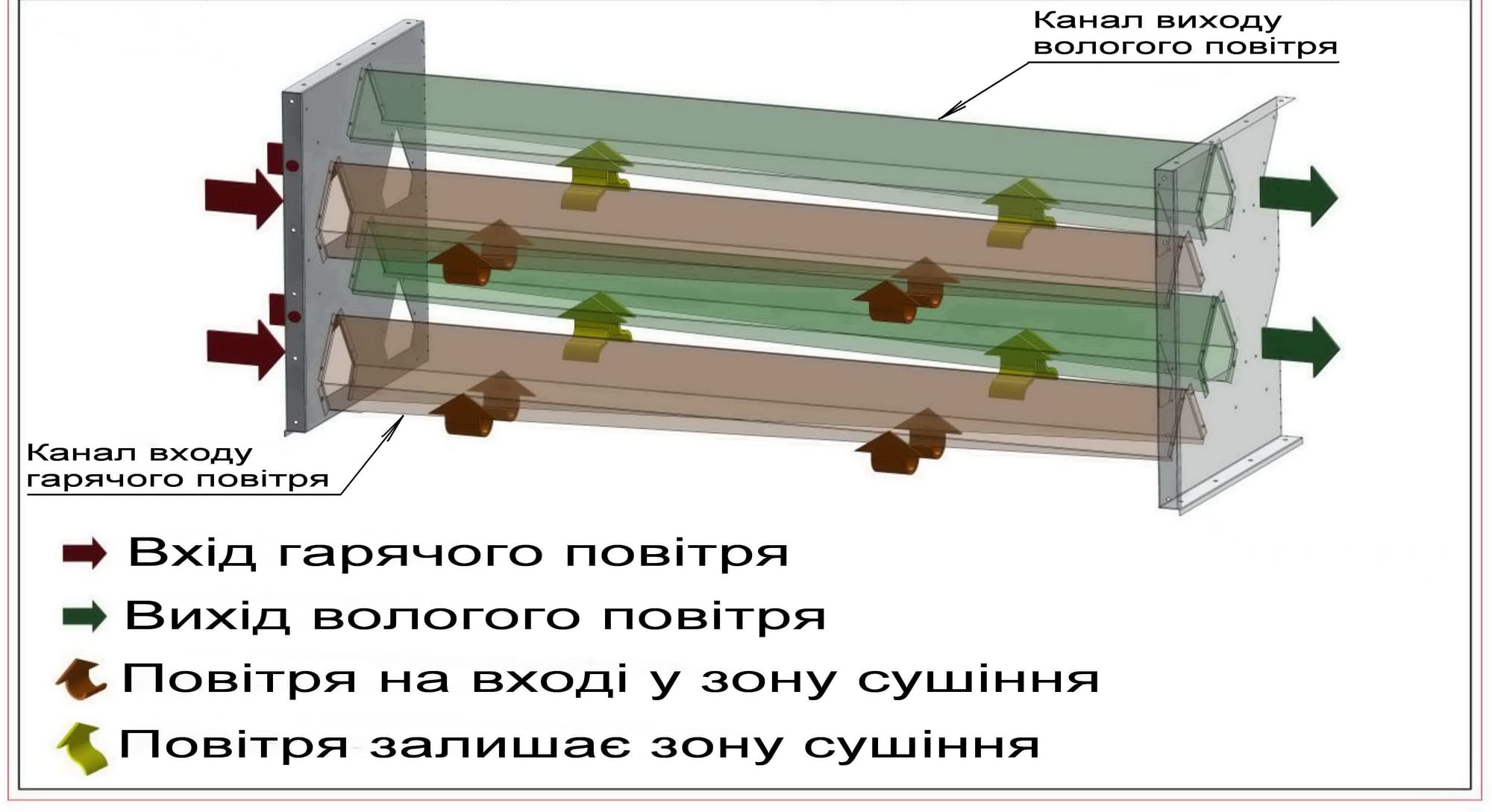

Повітроводи перемінного перерізу

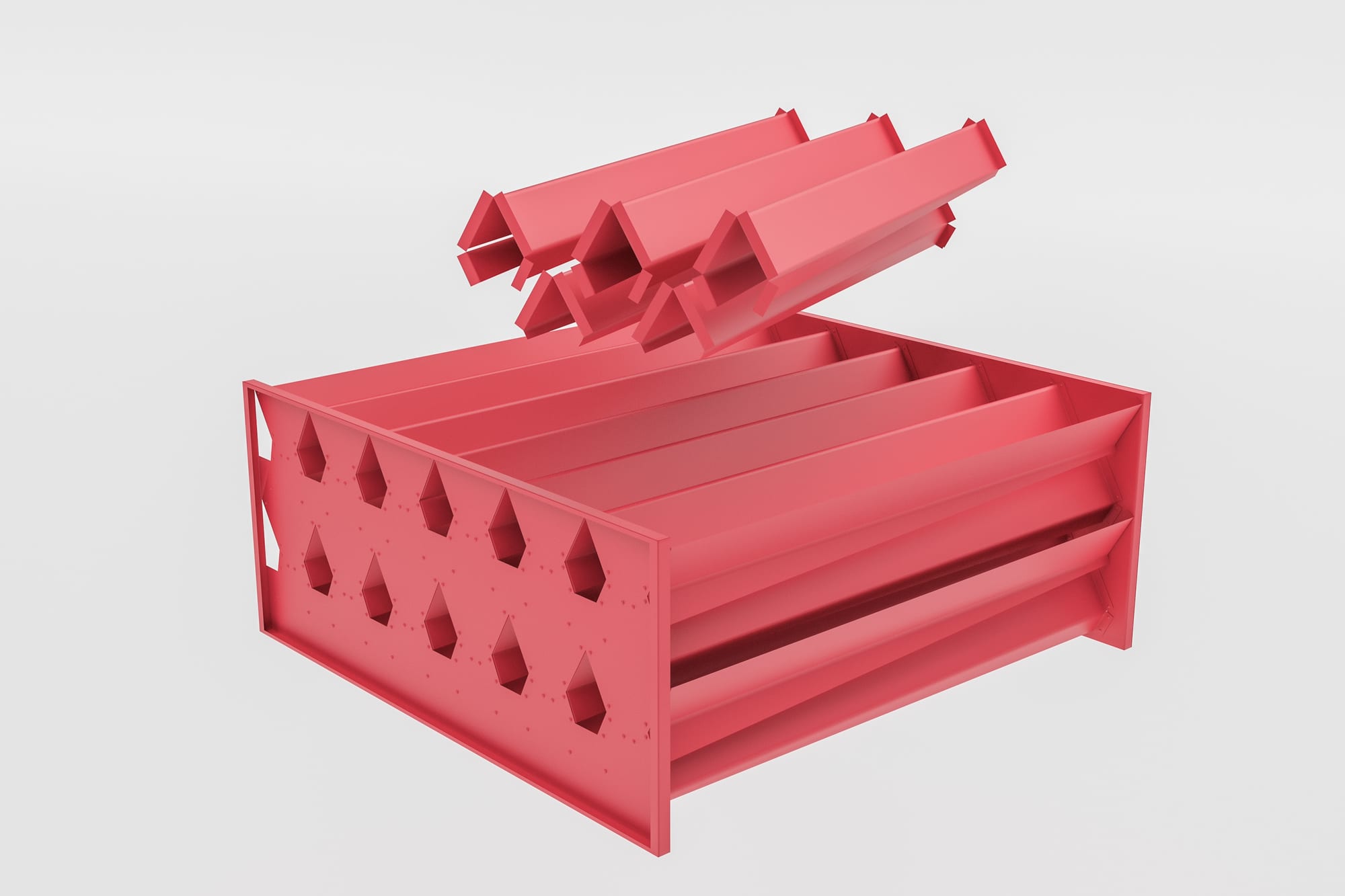

Дуже важливим є також те, що повітроводи шахти сушарок Раваро виконані такими, що звужуються для вхідного гарячого повітря і розширюються для вихідного відпрацьованого повітря. Це забезпечує рівномірний розподіл повітря по всій масі зерна і підвищує рівномірність сушіння.

Примітка: на зображенні посуньте блакитний повзунок ліворуч.

Високоефективне утеплення

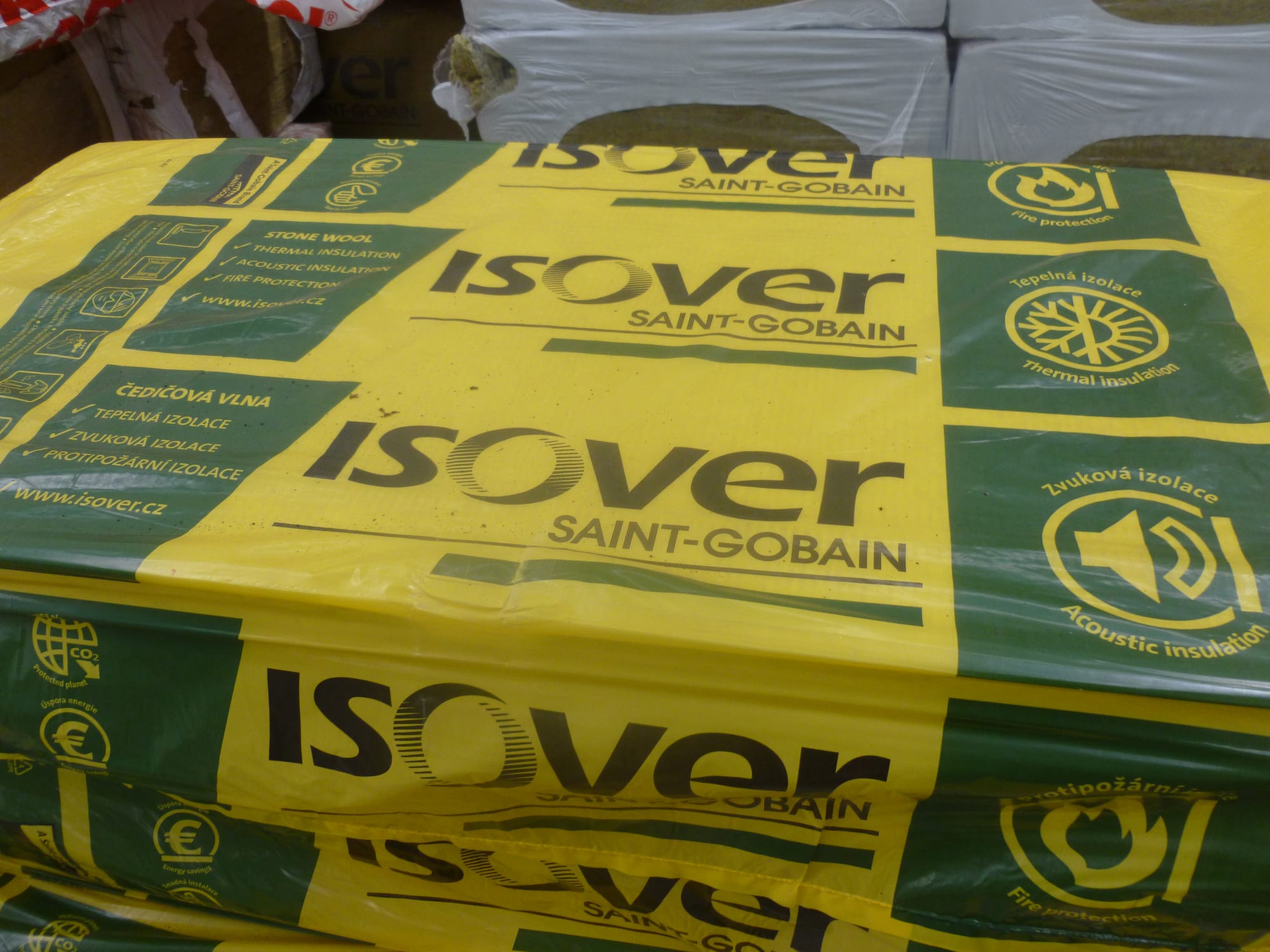

Деякі виробники не утеплюють свої сушарки взагалі. Деякі хитрують і утеплюють сендвіч-панелями без утеплювача. Вважається, що повітря буде виконувати роль утеплювача. Але компанія Раваро, після ряду тестів, вирішила використовувати в своїх зерносушарках тільки утеплення з мінеральною ватою, товщина якої становить не менше 40 мм.

Справа в тому, що теплопровідність повітря нижче за мінеральну вату. І це збиває з пантелику не дуже грамотних виробників.

Економічні пальники

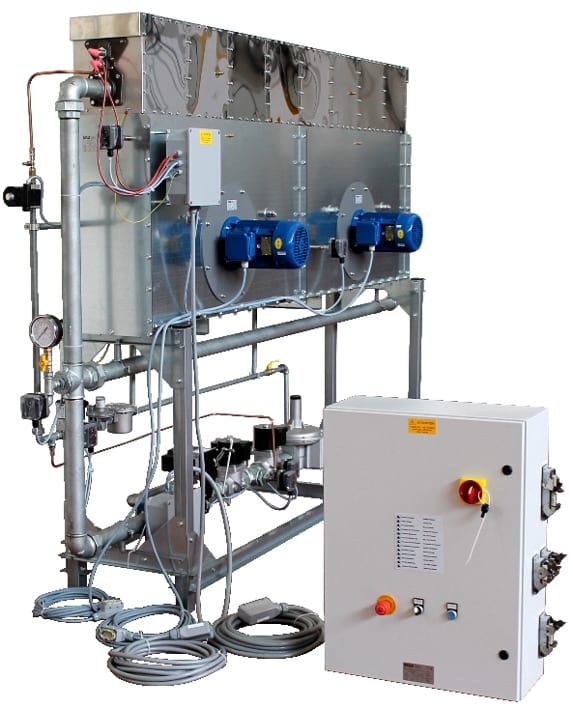

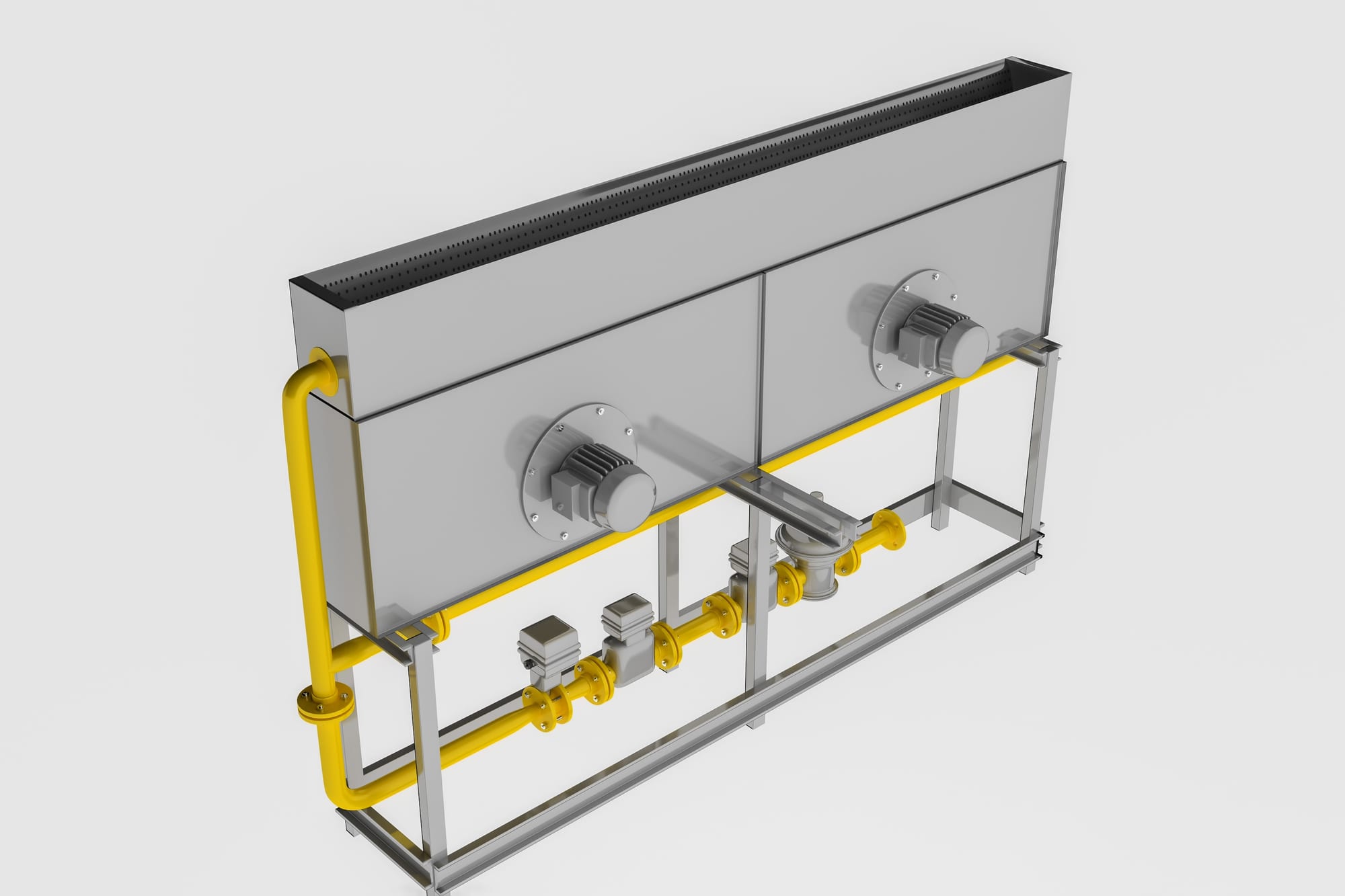

Зерносушарки РАВАРО поставляються з пальниками відомого італійського виробника RIELLO. Ця компанія створила в Україні найбільшу матеріально-технічну базу, що гарантує наявність будь-яких запчастин до пальників. Саме ця обставина зіграла вирішальну роль у виборі пальників фірмою РАВАРО.

За бажанням замовника в сушарках Раваро можуть бути встановлені пальники інших сучасних європейських виробників. Наприклад, з італійськими пальниками Tecflam.

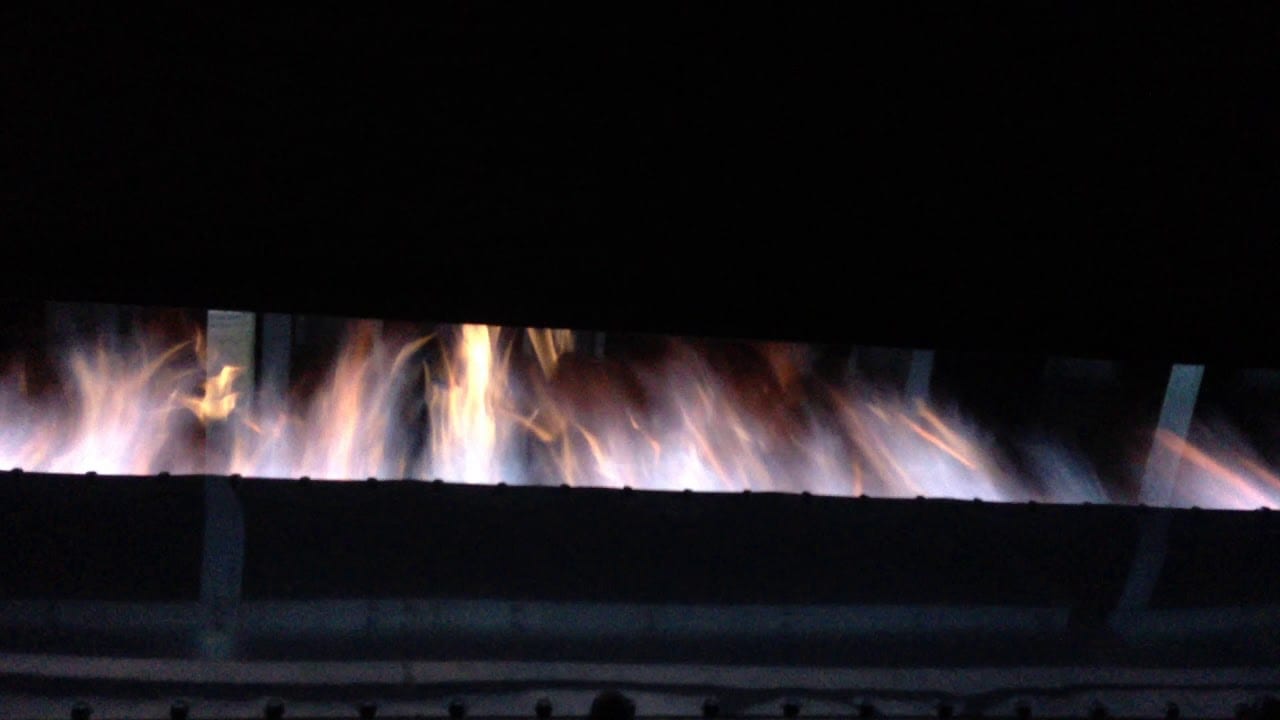

Ну і звичайно, витрата палива в значній мірі залежить від пальників. Для цього компанія Раваро постачає потокові сушарки виключно з лінійними пальниками, які монтують не окремими модулями, а безпосередньо у повітряних каналах зерносушарок. Це забезпечує максимальне використання тепла, що виробляється пальником, та однорідну кінцеву вологість зерна.Також, потрібно зауважити, що компанія Раваро встановлює в свої сушарки пальники трішки більшої потужності, ніж інші конкуренти. На перший погляд, більший пальник буде витрачати більше палива. Але це не так. Зазвичай, коли пальник працює на межі своєї потужності, питомі витрати палива зростають. Тому, пальник більшої потужності, що працює не на максимумі, буде витрачати менше палива в перерахунку на тонопроцент. Окрім того, більший пальник має запас потужності для роботи в холодну пору року.

Аспірація пилу

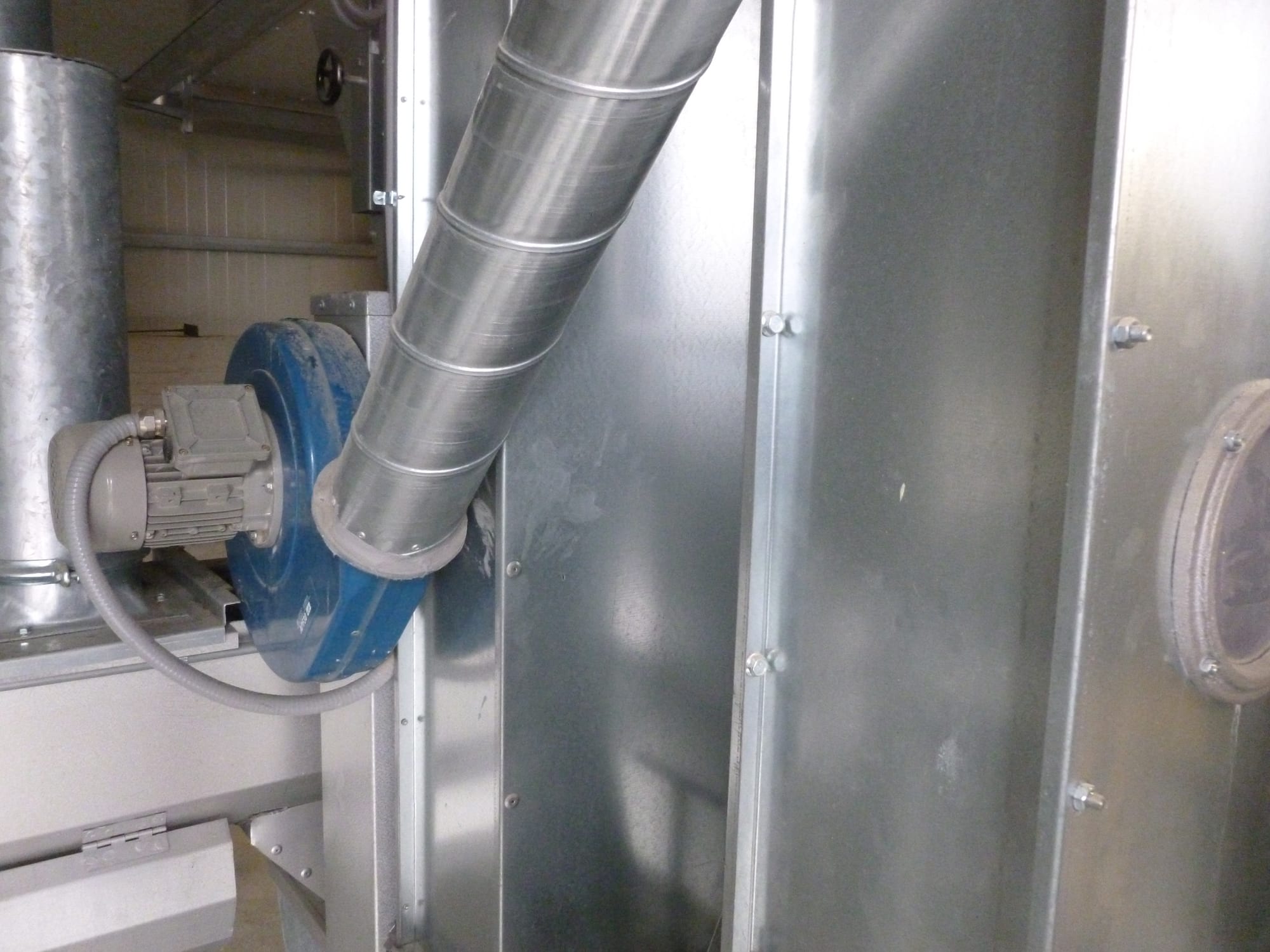

У комплектацію ковшових норій зерносушарок РАВАРО можуть бути включені аспіратори зернового пилу. Зерно стає чистішим, швидкість сушіння вище, норія не забивається пилом, пил не виходить в атмосферу та не шкодить екології.

Захист від корозії та зносу

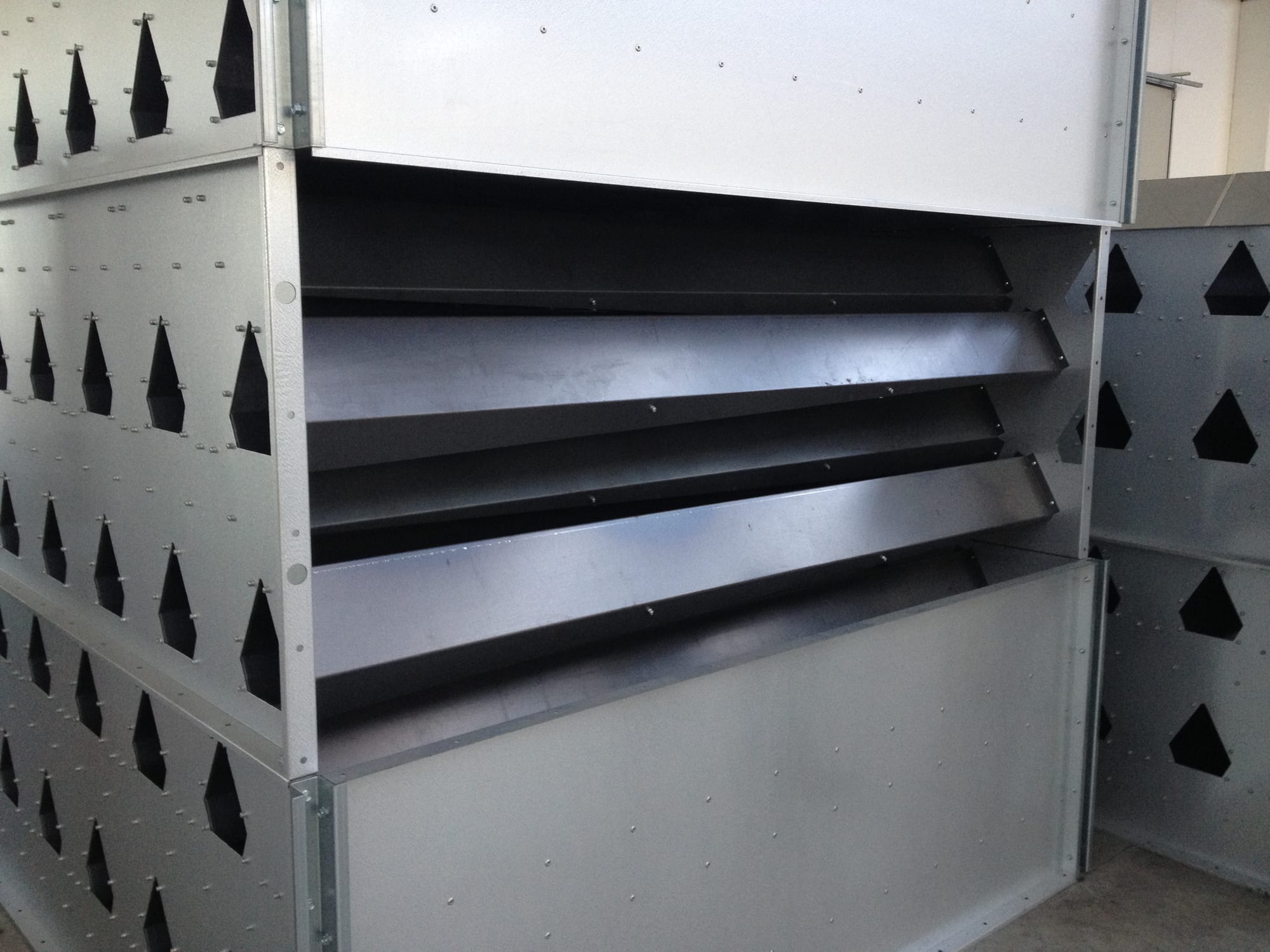

Всі зерносушарки виготовляються зі сталі з алюцинковим покриттям ALUZINC, що в 5 разів підвищує стійкість до корозії в порівнянні з оцинкованою сталлю. А найбільш чутливі до корозії місця (повітроводи шахти) виконані з кортенівської сталі COR-TEN (на фото - чорного кольору). Ця сталь більш стійка до корозії навіть у порівнянні з покриттям ALUZINC.

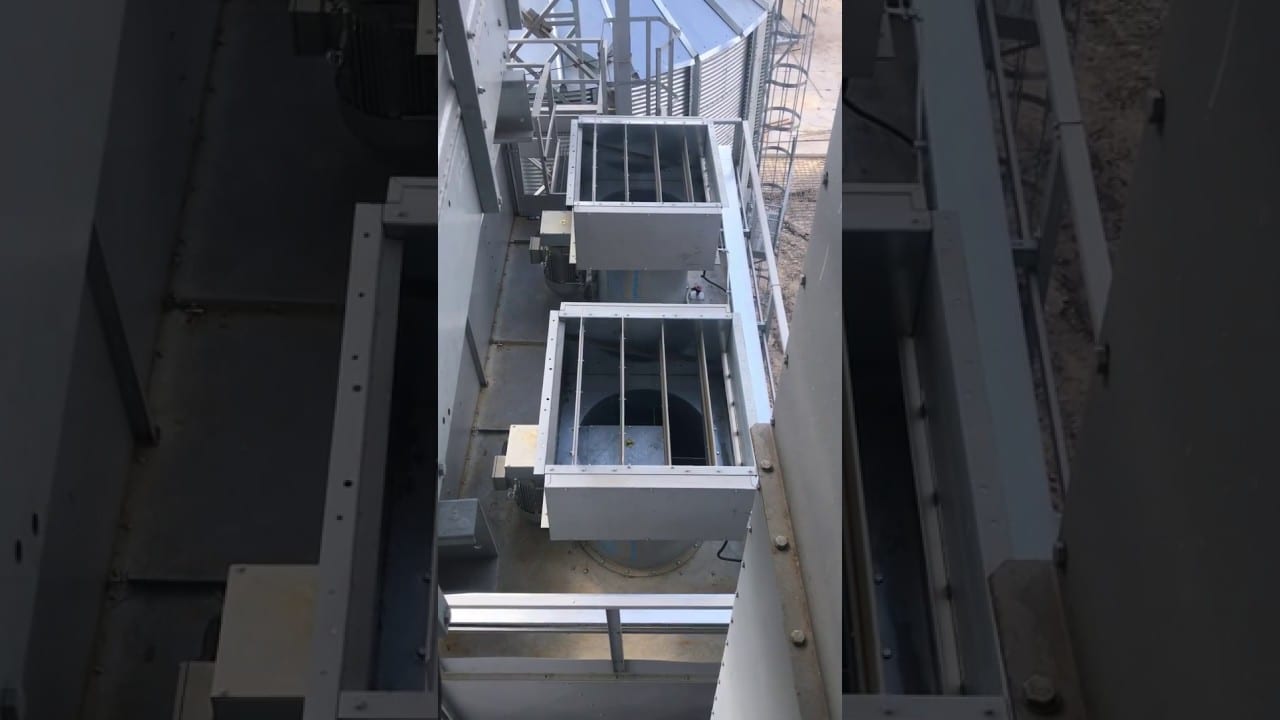

Пилопригнічення та захист від дощу та льоду

Вентилятори повітря та сама зерносушарка захищені від дощу поворотними жалюзями, які мають схил.

На період просування зерна по шахті (коли триває вивантаження, приблизно раз на 100-300 секунд), жалюзі перекриваються та повністю герметизують шахту. Таким чином, унеможливлюється винос пилу з зернової колони сушарки. (Див. відео поруч).

Така система пилопригнічення вважається найбільш сучасною та ефективною.

50 років досвіду!

З самого початку своєї діяльності фірма РАВАРО поставила мету заслужити довіру клієнтів за рахунок високої якості та надійності своїх зерносушарок. В Італії та за її межами десятиліттями працюють сушарки Раваро, а одна з перших, виготовлених 45 років тому, працює і донині.
